首頁 > 產品介紹 > Viking- TR 系列插件式功率電阻 >TR35FBG2R20 |
|
 |
Viking TR 插件式功率電阻 |
|
|
|
| |
| 基本參數： |
產品型號 |
TR35FBG2R20 |
電阻阻值 |
2.2Ω |
電阻精度 |
±1% |
封裝尺寸 |
TO-220 |
| 溫度系數 |
±300 ppm |
| 產品功率 |
35W |
工作電壓 |
350V |
過載電壓
|
1800VAC |
溫度范圍
|
-65～+150℃ |
|
|

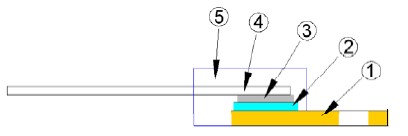

| TR35FBG2R20-Viking插件功率電阻-尺寸結構說明： |
|
| ① |
散熱連接板 |
② |
氧化鋁基片 |
| ③ |
電阻層 |
④ |
引腳 |
| ⑤ |
外封裝 |
|
|
|
| 詳細尺寸結構圖： |
 |
| TR35FBG2R20-Viking插件功率電阻-規格說明： |
TR |
35 |
F |
B |
G |
2R20 |
|
|
|
|
|
|
|
|
|
|
TR 系列 |
功率 |
電阻公差 |
包裝類型 |
溫度系數 |
電阻值 |
|
| |
35W |
±1% |
|
±300 PPM/℃ |
2.2Ω |
|
|
|
|
電阻公差: |
即電阻精度，該電阻為:2.2Ω 按其±1% 的精度計算其最大值不能超過:2.2220Ω最小值不能小于:2.1780Ω |
溫度系數: |
阻值隨溫度變化發生的改變，該型號：±300 ppm 即溫度每變化1℃ 阻值變化：2.2Ω×300 /100萬=
0.00066Ω |
E96/ E24: |
|
|
|
